大鳥ダム　見学　その５

重力式アーチだと信じていた所に曲線重力式と書かれていたショックは
あまりに大きく、テンションがものすごく下がりました。

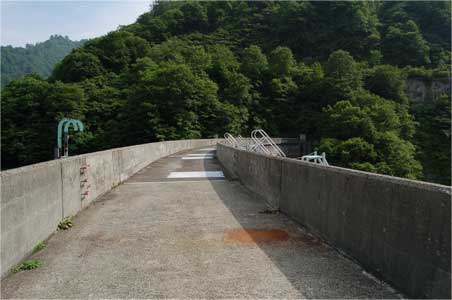

天端中ほどです。
ゲートの上は橋梁扱い。
鷲ダムと同じ形なんですが大鳥ダムの場合は
ゲート巻き上げ機室に天端から入る必要はなく
監査廊から出入りできる構造になっているそうです。

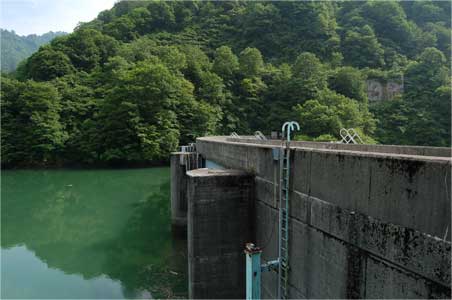

ゲート部分のダム湖側。
アーチ…
アーチ効いてると思ったのに…
曲線重力式なんて…

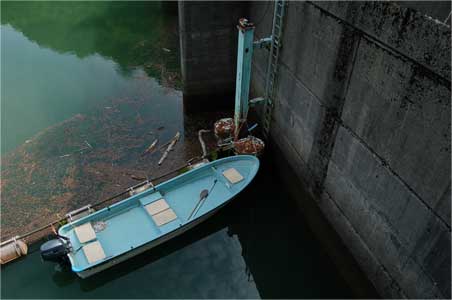

こんな所にボートが。
天端からはしごで降りてくるんですね。
そういえば繋船施設が見えていないなとおもったらこういう所にひっそりしていたんですね。

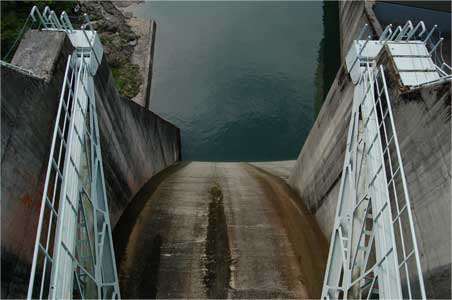

3門あるラジアルゲートの真ん中から下流を見下ろしたところ。
ダムの下はもうそのまま下流の田子倉ダムのダム湖に直結。
なので副ダムはありません。

このラジアルゲートもでっかいのです。
10.0×12.0mという代物。

巻上機には天端から入りますが
ラジアルゲートには天端からはしごを使ってピアの階段を降り
ゲートのアームに行くことになっているようです。
点検作業は大変。

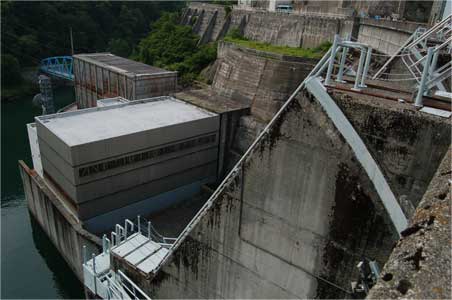

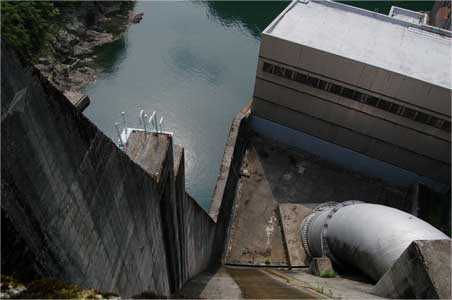

大鳥ダムで一番目立っているのはこの水圧鉄管。

Hisa様大喜び。

ホントに凄くでっかいんです。

ちなみに直径7500mm。
7m50の鉄管って・・・

ダンプカー通れるくらいって事ですよね。
