西山ダム　見学　その４

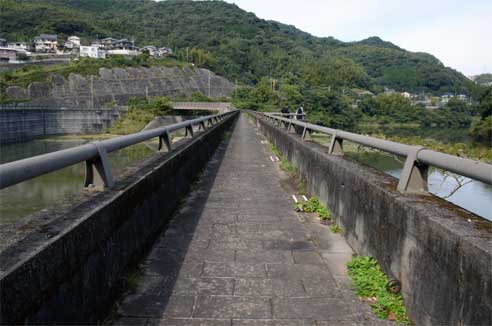

旧堤体の天端です。
綺麗に石畳。
天端高欄の下の方には本河内低部ダムにもあった
謎の鉄製リングが並んでいます。
ロープか何か結ぶもののように思いますが不明。

ダム湖はこんな感じです。
ちょっとあまり増えてほしくない緑があちこちでコロニー形成中。

中ほどまでやってきました。
左右にダム湖です。

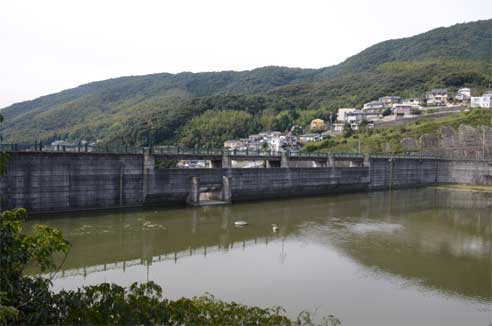

新堤体は旧堤体からこんな感じで見えます。
クレストゲートもオリフィスゲートもゲートレス。

オリフィスゲートです。
別に新堤体は化粧型枠ではないんですがそれっぽく見えるマジック。

旧堤体のバルコニーみたいな取水塔部分
天辺に建屋などはなかったようです。
本河内いて部ダムでもそうでした。

堤体のほぼ中央いちばん水深が深いあたりにあります。

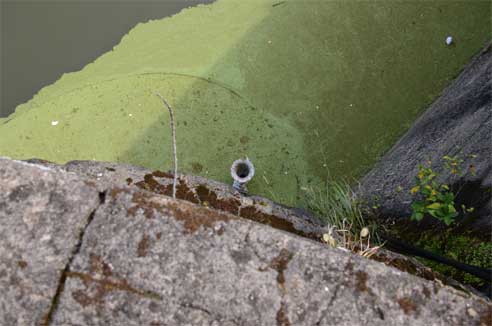

壁面を除くと下の方に取水のためのラッパ管が見えました。

反対側を見ると丁度水位標が見えました。
