比奈知ダム見学　その10

潜水艦についているような扉を通り抜けると

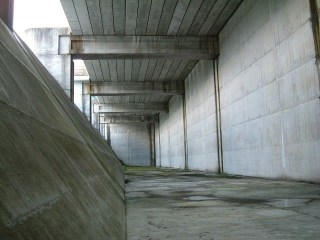

そこにはコンクリートの檻がありました！

一般の方が展望室のほうに移動したのを見計らって
走り回ります。職員の方が降りてこられました。

「うわーっ。こんな風になってたんですねー♪」

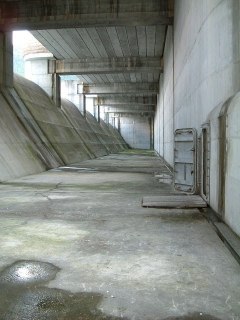

「天端側水路というんですよ。」
「こんな構造の自由越流式洪水吐き初めて見ましたぁぁ♪」
「他ではあまり無いと思います。」

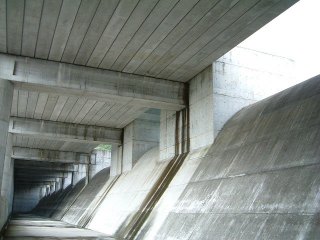

ダム湖側にずらりと並ぶスリットです。
非常用洪水吐きの標高はＥＬ305.0m。
サーチャージ水位と同じです。

ダム湖側から超えてきた水はこのスペースに一度溜められます。
この床部分の高さはEL296.9mです。

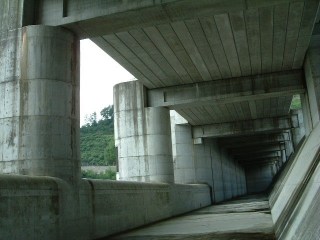

そしてＥＬ299.4ｍに達すると下流側のこの三つのスリットから
堤体の外に流れ出すのです。

長い堤体にあわせて取水面積を広くして
吐くときは一度まとめてから減勢工へ。

この方法のメリットについては勉強不足でまだわかりませんが
とにかく見ていて凄くかっこいいです。

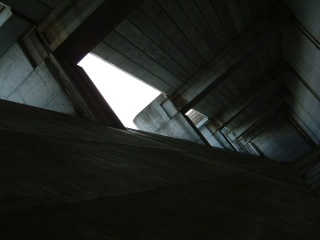

天端の下にコンクリートの檻です。
お城の塔の先端に作られる豪華絢爛な幽閉部屋のようです。
