二瀬ダム　見学　その５

そしてダムの概要。

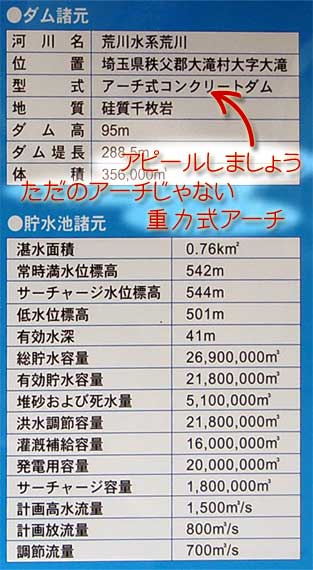

で、一番気になる諸元。

やはり

まだアーチダムとなっています。

違います。
二瀬は国内で12基しかない珍しいダムなんです。
重力式アーチのダムでは国内で二番目の堤高なんです。

横山ダムでも思いましたが国土交通省のダムはもっと宣伝するべきです。
珍しい形式なんですから。♪

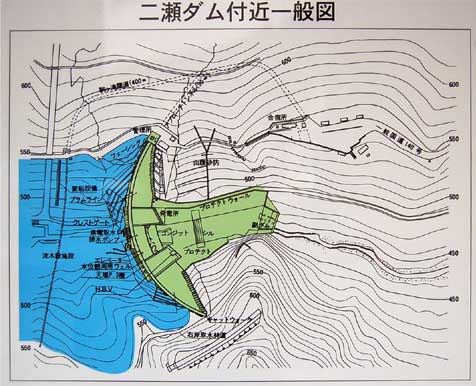

そして堤体を上から見た図です。
いいアーチっぷりですね〜♪

こちらはダム湖側から見た図です。
管理所のイラストが可愛い♪

断面図は二枚展示してありました。
コンジットゲート部の断面とクレストゲート部の断面図。

Ｈ.Ｂ.Ｖ.って何なんだろ？と気になります。
発電の方の水圧鉄管は堤体の外に出ていましたからそれとは違います。
では利水用の設備と考えられます。

Ｈ.Ｂ.Ｖ.

Ｈ.Ｂ.Ｖ.

・・・

はうえるばんがーばるぶ？
