雨畑ダム 見学　その４

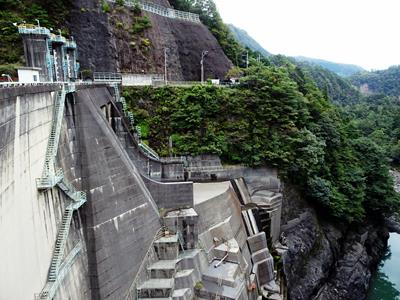

SRゲート付きローラーゲートに動揺しましたが心を落ち着けて下流側を覗き込みます。

地山の上にいくつも重なる段々。
これがもうたまらなく好きです。

堤体の変位測定は新しいものが備えられています。

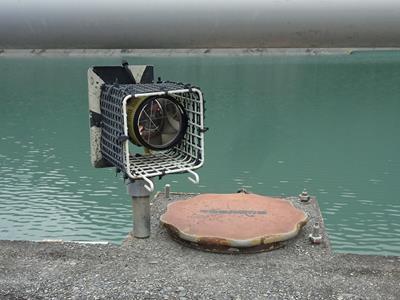

これは変位計測用プリズムです。

雨畑ダムは薄々アーチで堆砂も進行しているので挙動が他のアーチダムと
異なっているかというと全然そんなことはなく、他のアーチダムと同じく
太陽の熱でコンクリートが温められて膨張し、冬には縮むというサイクルで
その振れ幅も毎年ほぼ同じ範囲に収まっているという事でした。

アーチダムの挙動は水圧、土圧よりやっぱり温度変化なんですね。

しかし

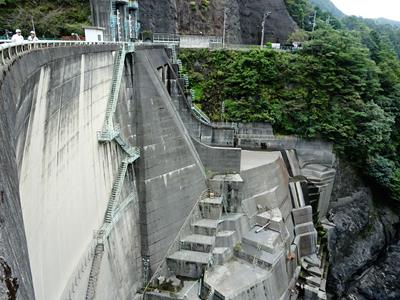

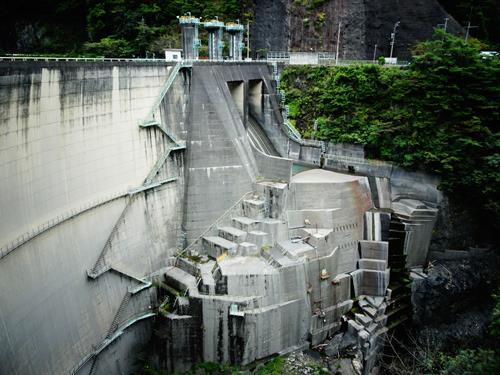

カッコよすぎないかこの左岸。

全く見ていて飽きない。

美しいしカッコいいし目が釘付けに。

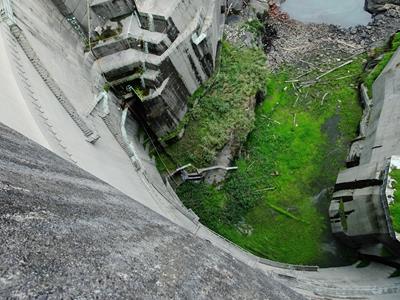

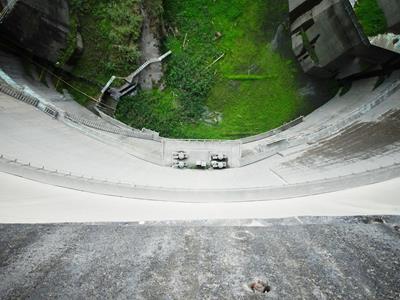

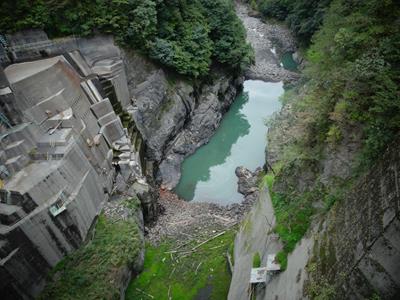

堤体の直下は緑でふかふかになっています。
非越流堤体っぽさ。

上椎葉閣下も直下は水が来ないから森になっていました。
雨畑ダムの洪水吐からの水は綺麗に堤体から離れた所に落ちていく設計だから
こんな風になるんですね。

真っ白の堤体と緑がとにかく素晴らしい。

迷宮のような造りが本当に魅力的です。

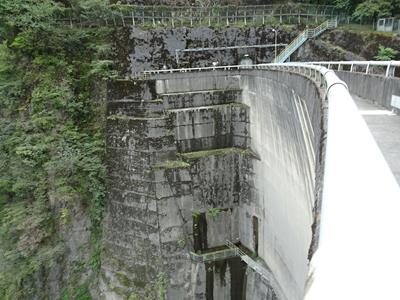

工事記録で岩盤補強鉄筋を使用したと記載のある右岸側。

施工された鹿島建設様の気合が感じられます。

アーチダムの岩盤補強といえば川俣ダムが有名です。
川俣ダムも岩盤補強に様々な工法が使われました。
山の中にコンクリートの壁(トランスミッティングウォール)を作って
抑え壁のコンクリートと縫い合わせるDywidag工や
岩盤と押え壁を縫い合わせるB.B.RV工など。
鹿島建設様の技術力。

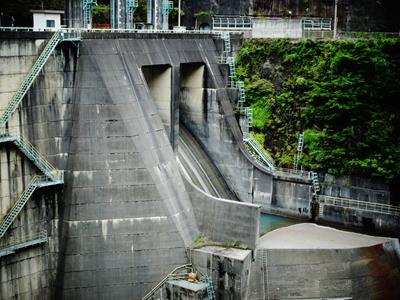

左岸はきっちりスラストブロックで安定させているし
岩盤が少々悪くても技術力でそれをカバーして
アーチダムを造るんだという気概が凄い。

アーチ堤体を渡って右岸までやってきました。

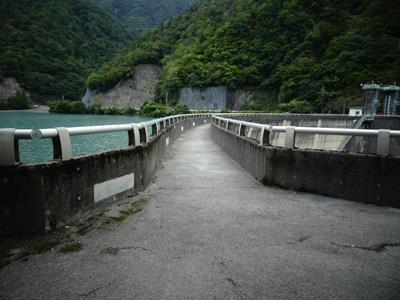

右岸から見た天端です。
突出物なしすっきり天端。
天端幅は2.0mです。

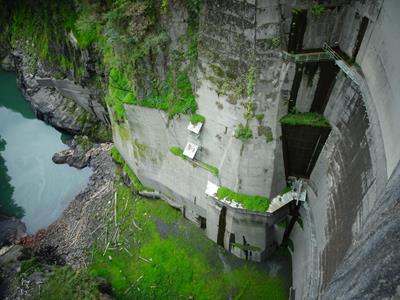

減勢工のように水が溜まっている河道。
その向こうに放流の勢いで石が寄せられて形成されたような河原。
ここまで下流から上ってきて河原を進み堤体の写真を撮る人が近年特に増えてきたそうです。

とても困っていると日本軽金属の方が仰っていました。

雨畑ダムは利水ダムの分類でいうと三類のダムになるそうです。
二類ではありません。
しかし堆砂が進行しているので早めに放流を開始することも必要になります。
上流の水位に気を配り、ゲート操作遅れによる水位上昇を引き起こさないように
気を配っておられるのです。

ゲート放流をしているにもかかわらず入ってくるのは本当に危険なので
今後は立入禁止のお願いバリケードが設置されるとも聞きました。

雨畑ダムは本当にかっこよくて魅力的なアーチダムでした。

でも貯水池の堆砂対策を長年頑張っていること
ベルトコンベアによる堆砂の移送を実現した先駆者であることは
もっともっとカッコいいのです。

今回、お世話になりました
京都大学の角教授
水源池環境センターの皆様
日本軽金属の皆様
本当に貴重な見学をありがとうございました。
