尾曾谷ダム　見学　その５

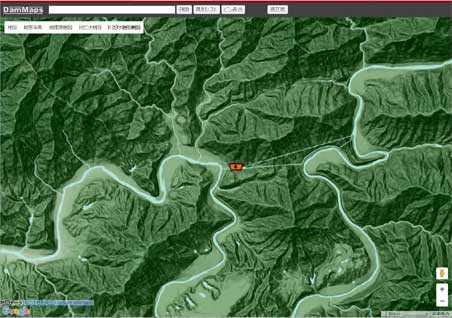

DamMapsで尾曾谷ダムを見てみました。
大きく蛇行している日高川。
右側が上流になります。

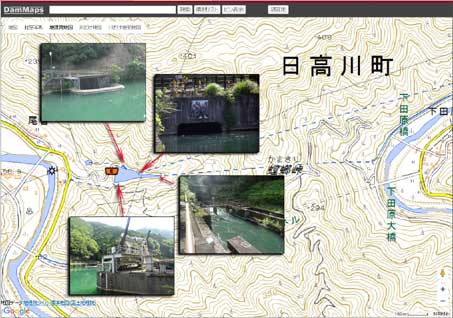

この地形図で見ても上流からダムに向かってまっすぐに
水路が伸びているのがきちんと描かれています。

上流の上田原取水堰堤で取り込んだ水は二つのルートで貯水池にとどいています。
北側の水路はずっとトンネルで、南側のルートは一度開渠になるようです。
傍まで行って見ていた立派な石積のポータルがある導水路トンネルはこの南側ルートからの水です。

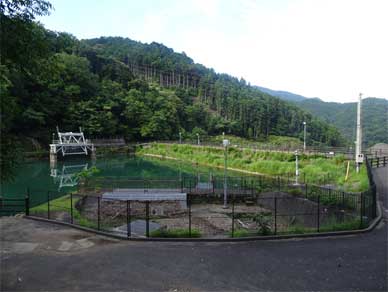

そしてこの開渠の尾曾谷ダム側の端には沈砂池と思しき広くなった部分があるのです。

うーん
取水堰が山の向こうにあるし沈砂池があるみたいだし
排砂バイパスチャンネルとは言い切れないのだろうか

でも貯水池の上端からずっと横を走る水路で
天端より低くて余水路として機能していたようにも見える

でもここはヘッドタンクの役目をするダムなわけで
このダムの下に水車産業とか水量を保証しなくてはならない
何かがあったわけでもなさそう

ということはあの水路の役目はなんだったんだろうか

まんま、この図とそっくりさんな配置なのに。
水路が左岸側にある以外ホントにそっくりさんなのに。

乙原のように重力式コンクリートで造られていなくて
尾曾谷はほんとにこの図のとおりにアースダムだし。

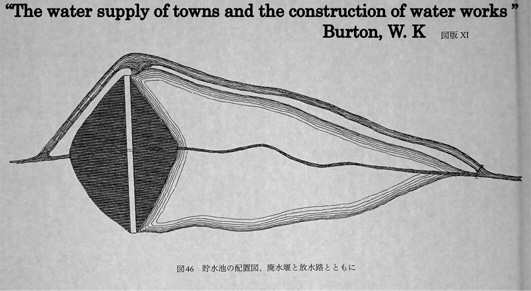

バルトンの「都市への給水」に出てくるアースダムとシステムそっくりさんダムが目の前にあるのに
排砂バイパスチャンネルと言い切れないこのもどかしさ。
ああ、図面が見たいなぁ…。

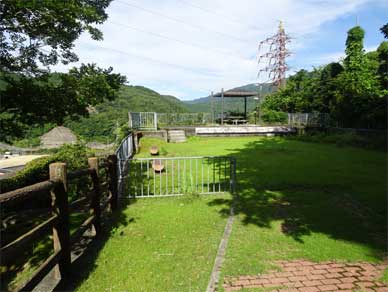

右岸側に展望台が造られているのが見えていたので
そちらにも行ってみました。

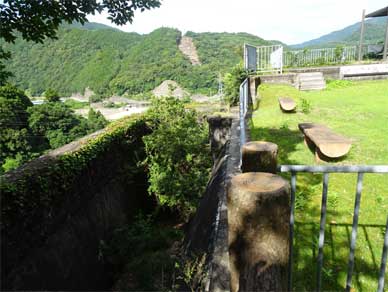

元々、旧高津尾発電所の水圧鉄管の真上に当たる場所だったようです。

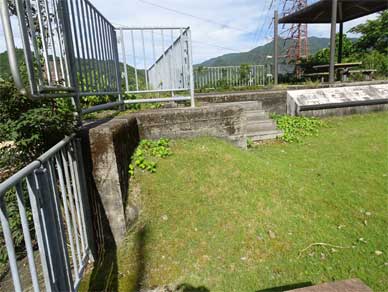

あずまやとベンチと記念写真のプレートがありました。

新高津尾発電所工事の際の物のようです。
TBMの頭が顔を出したところで記念撮影素敵!!

道水路トンネル工事の写真という事は上流の上田原取水堰堤から
水を引いてくるトンネルのうち北側の一本のことかと思われます。

なんだかすごくいい写真ですね。
この写真、写った方も撮ってる方も嬉しかっただろうなと思います。

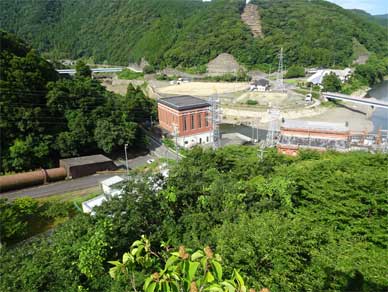

展望台から発電所の方を見下ろしたところです。
右に旧高津尾発電所、左に新高津尾発電所が見えています。

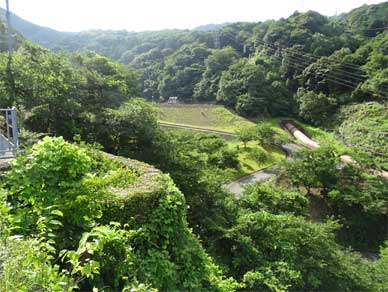

堤体の方を見るとこんな感じです。

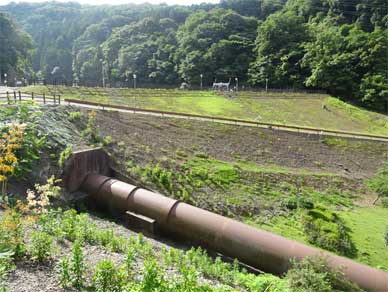

左岸側の水圧鉄管もよく見えます。

こんなに水圧鉄管を近くで見られて
堤体の上につけられた道路を歩けて
ベンチもあってお弁当持ってやってきたくなるのどかな空気が漂う
発電専用アースダムって少ないと思います。

いや、ほんとにここって素敵なアースダム。

発電所の上部水槽(ヘッドタンク)として機能している尾曾谷ダム。

1918年からお仕事をしているアースダム。

そして役目は分からないけれど
バルトンの著書に出てきた図と同じ仕組みを備えているアースダム。

きっちり調べないとなんとも言えませんが
見れば見るほどこれは凄いアースダムだという思いが強まった
関西電力様の尾曾谷ダム見学でした。
