矢木沢ダム見学　おまけ

白い方のパンフレットにはぎゅうぎゅうにデータが詰まっています。
一般にはこちらより緑のパンフレットの方が読むところもあって
嬉しいのだと思いますがダムマニアには白い方が素晴らしい！

アーチダムの断面と計測値。
断面図には監査廊やエレベーターやプラムラインなど
堤体内の施設が書かれていますがこの中で最も目を引くのは
螺旋階段です。

堤体の中に凄い高さの螺旋階段．．．．．。
見、見てみたい．．．．。
　

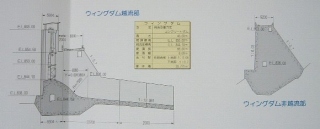

ウイングダムの断面と計測値。
重力式のジャンプ台洪水吐きのある堤体部分です。

ウイングダム単体の数字がちゃんとパンフレットで
公開されているのも公団様のダムならではです。

わきダムの断面と計測値。
堤体右岸の駐車場などがあるロックフィル部分です。

ロックフィルと重力式で形成されている物がコンバインダムなら
重力式でアーチダムと橋渡しも出来るという事ですね。

三種混合ダムばんざーい♪

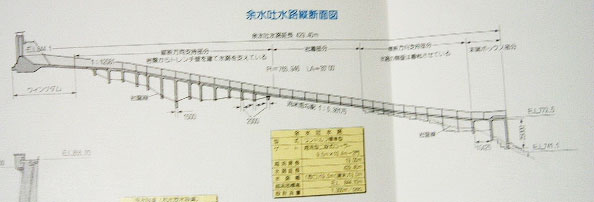

余水吐水路の断面図と計測値。
ジャンプ台洪水吐きの長い事長い事！
ちゃんとこの部分についても詳しいデータがあるのが嬉しいです。

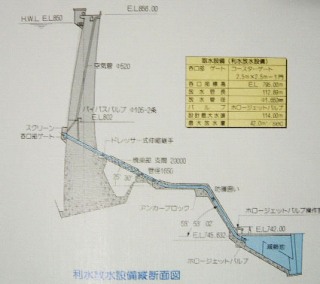

非悦流式堤体から飛び出していた利水放水管です。
堤体が斜めに書いてありますがレイアウトの関係で入りきらなかった為
斜めに置いた様子です。ちょっと可愛らしい♪

見えないところに隠してあるホロージェットバルブです。

テロ対策で詳細データの公表を控えているのか
一般向けパンフレットの方が受けが良いから替えたのか
不明ですがダムマニアの方は矢木沢ダムに行ったら
管理事務所を訪ねて

『表紙が冬の堤体の写真になっている白い方のパンフレット下さい！！』

　　　　　　　　　　　　　と、聞いてみてください。

在庫があればきっともらえます♪
