耶馬渓ダム　見学　その４

右岸に戻ってきました。
耶馬渓ダムは直轄ダムです。
ダムカードもらいに行かなくっちゃ。

ということで管理所に行ってダムカードをもらい

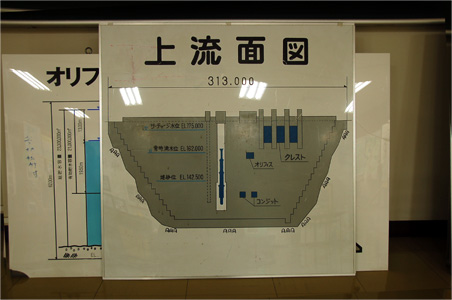

置いてあった堤体のイラストを見ます。

右岸から
クレストゲート
オリフィスゲート
コンジットゲート
選択取水設備
と、少しずつずれて配置されています。
センターにまとめられていないんですね。

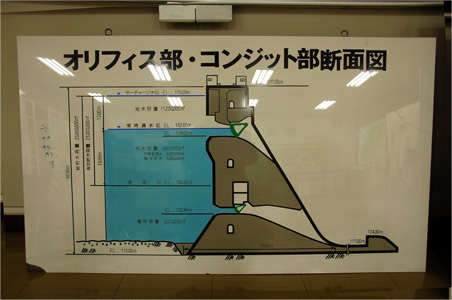

そしてこちらが標準断面図やや右岸寄り。
オリフィスゲートに比べてコンジットゲートが小さいですね。

そして最後に耶馬渓ダムの一番の特徴に迫ります。

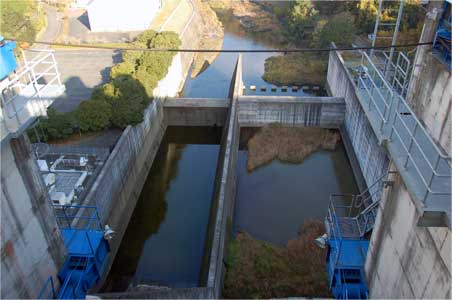

下流を見下ろすとすぐに見えるこの部分。
副ダムと減勢工です。

しかし

他のダムにはあまり見られない構造。
自分はここしか知りません。

減勢工が二分割されているのです。

クレストゲート用の減勢工と、オリフィス・コンジットゲート用の減勢工。
右岸側のクレストゲート用減勢工の副ダムの下流にはバッフルピアもあります。
そしてオリフィス・コンジットゲート用の減勢工は細くてスタンダードな形。

選択取水設備では8t/sまでの取水をしています。
オリフィスゲートは8〜35t/sで放流を受け持ちます。
36t/s以上はコンジットゲートが260t/sまで受け持ちます。

なんで二つ並べたんでしょう。
なんで一つにしなかったんでしょう。
仕切る必要性は何なのでしょう。

思いつく理由は一つあります。
でも管理所の方にきちんと聞いていないから書かないでおきます。
ふふっ。

九州屈指の紅葉景勝地・耶馬渓にある素敵なダム。

その仕事はFWNIP。
洪水調節・水道用水・不特定用水・工業用水・発電。

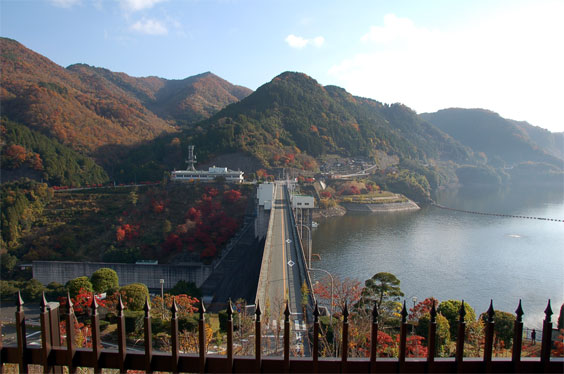

そして素敵なダム湖には高い高い噴水が上がり
四季折々に美しい姿を見せてくれる場所。

それが耶馬渓ダムです。
