成相ダム+成相池堰堤+北富士ダム　見学　その９

これでもかというくらい何も出っ張りのない天端。
成相ダムの華美過ぎるデコレーションとも取れる
あの曲線使いまくりの意匠から想像できないこのシンプルさ。

しかし．．．

シンプルすぎるように見えて実はこの堤体もカッコいい導流壁を持っていました。

クレストの非常用洪水吐きの左岸よりの部分です。

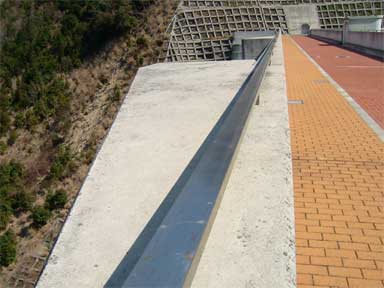

写真中央〜左にかけてを占めている白い三角。
これが北富士ダムの堤体導流壁の天辺。

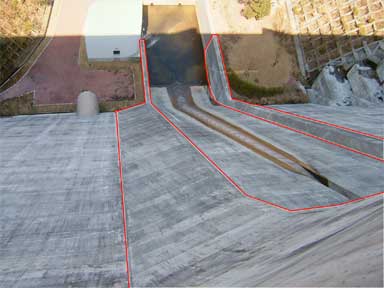

天端から見下ろすとこんな感じになっているんです。
判りやすいように輪郭線をつけてみました。

堤体導流壁は堤体に対して垂直、または垂直よりやや内側に傾斜して
壁が起き上がっているものが殆どです。
成相ダムや宮ヶ瀬ダム、比奈知ダムのように滑らかな曲線で
堤体にドッキングしているものの方が少ないです。
だからその曲線にドキドキしちゃうんですが
北富士ダムのような直線で三角柱が繋がるタイプは新しい堤体で見たことがありません。

導流壁の内側が外より掘り込んである堤体は見たことがありますが（桂貯水池堰堤）
このタイプは初見！

オリフィスから放流していますがここでもやっぱり放流より導流壁に目が行ってしまってもう大変。

導流壁美人姉妹堤体や。

グラマラスなセクシー系の姉、成相ダム。

シャープでクールなミリタリー系の妹、北富士ダム

ひっそりかっこよさを強調している兄が成相池堰堤やな。

イメージ設定が確定して自己満足。

色々感じる事が多かった淡路島の堤体３兄弟でした。
　

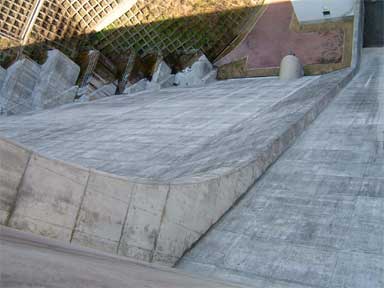

クール系・堤体導流壁

セクシー系・堤体導流壁

皆さんはどっちがお好みですか？
